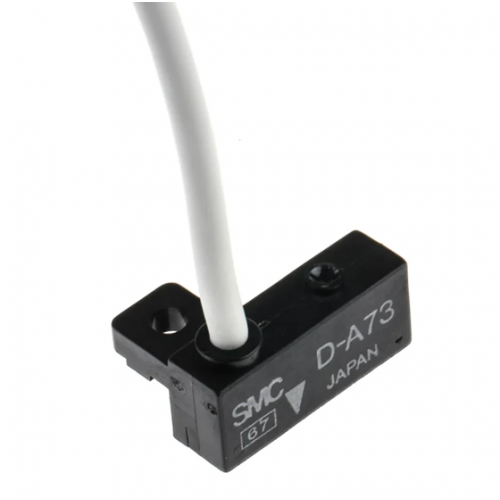

Cảm biến xi lanh D-A73L
- Mã sản phẩm: D-A73L
- Tình trạng: Còn hàng
-
100.000đ
Customer support
- Bán hàng 1 : 0972.499.985
- Bán hàng 2: 0868.04.8881
- Zalo 1: 0972.499.985
- Zalo 2: 0868.04.8881
- ADDRESS: P. ĐẠI PHÚC, TP. BẮC NINH, BẮC NINH
- 2. Vui lòng liên hệ với admin để xác nhận giá, số lượng hàng tồn.
Working time 24/7
How to buy
Model: D-A73L
| Kiểu cảm biến | Reed auto switch (công tắc reed) |
| Kiểu lắp | Gắn ray (rail mounted / band mounting) |
| Dây dẫn (lead wire) | 3 m (sẵn dây) |
| Điện áp làm việc tối đa | 24 V DC / 100 V AC |
| Dòng tải tối đa | – 40 mA tại 24 V DC – 20 mA tại 100 V AC |
| Mức sụt áp nội tại tối đa | ≤ 2,4 V |
| Thời gian tác động | ~1,2 ms |
| Nhiệt độ làm việc | –10 °C đến +60 °C |
| Cấp bảo vệ (Protection / cách điện) | IP67 (theo tiêu chuẩn IEC 60529 / JIS C 0920) Điện áp chịu cách: 1 500 VAC (giữa vỏ và dây) trong 1 phút Độ cách điện ≥ 50 MΩ (500 V DC) |
| Kích thước tổng thể | Chiều dài: ~23 mm Chiều rộng: ~15 mm Chiều cao: ~11,5 mm |
| Trọng lượng | ~ 47 g (theo catalog D-A73 series) |
| LED chỉ thị | Có: đèn LED màu đỏ bật khi ON (khi cảm biến kích) |

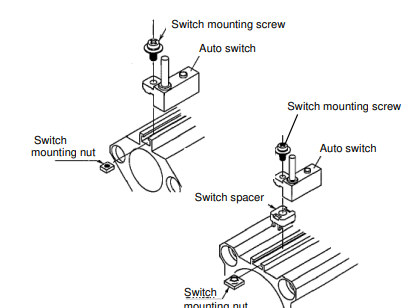

Lắp đặt:
|
Ứng dụng
-
Phát hiện vị trí piston trong xi lanh khí nén (ví dụ: khi piston đạt đến đầu hành trình) để gửi tín hiệu về PLC hoặc mạch điều khiển.
-
Dùng trong máy tự động, robot, hệ thống đóng gói, hệ thống truyền động khí nén.
-
Phù hợp với xi lanh có rãnh dạng “auto-switch slot” để gắn cảm biến trực tiếp.
-
Trong môi trường có bụi, hơi dầu khí, cảm biến D-A93 thường được dùng vì cấu trúc đơn giản, ổn định
Những điểm cần lưu ý / hạn chế
-
Là loại reed switch (tiếp điểm cơ học), nên có giới hạn về số lần chuyển trạng thái (tuổi thọ tiếp điểm) so với cảm biến bán dẫn (solid-state).
-
Dải dòng & điện áp khá hạn chế — nếu tải lớn hơn (ví dụ cuộn hút công suất cao), cần sử dụng thêm rơ-le hoặc mạch tiếp điểm trung gian.
-
Khi dùng dây dài hoặc trong môi trường nhiễu điện, cần bố trí hộp bảo vệ tiếp điểm hoặc mạch cách ly để tránh nhiễu sai tín hiệu.
-
Việc căn chỉnh vị trí gắn cảm biến so với nam châm trong piston phải chính xác để cảm biến có thể hoạt động ổn định.
