Cảm biến xi lanh D-R73
- Mã sản phẩm: D-R73
- Tình trạng: Còn hàng
-
200.000đ
Customer support
- Bán hàng 1 : 0972.499.985
- Bán hàng 2: 0868.04.8881
- Zalo 1: 0972.499.985
- Zalo 2: 0868.04.8881
- ADDRESS: P. ĐẠI PHÚC, TP. BẮC NINH, BẮC NINH
- 2. Vui lòng liên hệ với admin để xác nhận giá, số lượng hàng tồn.
Working time 24/7
How to buy
Model: D-R73
Tiêu chuẩn: SMC
| Loại | Reed type auto switch, direct mounting style (gắn trực tiếp lên xi lanh) |
| Điện áp làm việc | 24 V DC, 100 V AC (tùy model) |
| Dòng tải | – 5 … 40 mA khi dùng 24 V DC – 5 … 20 mA khi dùng 100 V AC |
| Sụt áp nội tại (Internal voltage drop) | ≤ 2,4 V |
| Chỉ báo trạng thái (LED) | Có LED màu đỏ bật khi ON |
| Nhiệt độ làm việc | −10 °C đến +60 °C |
| Bảo vệ / cách điện | IP67 Điện áp cách điện giữa vỏ và dây: 1 500 VAC trong 1 phút |

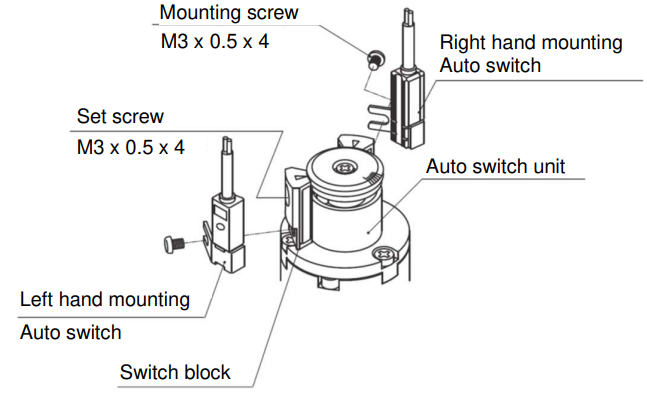

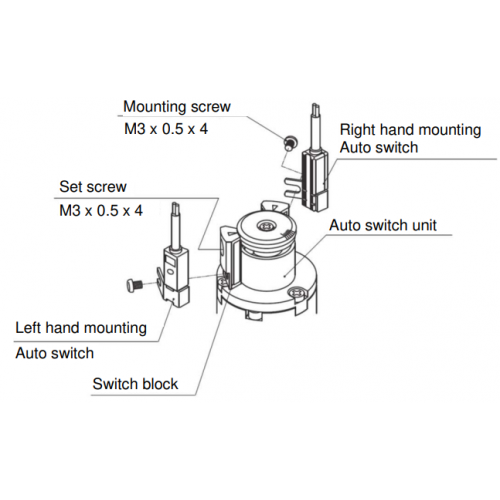

Lắp đặt:
|
Ứng dụng
-
Phát hiện vị trí piston trong xi lanh khí nén (ví dụ: khi piston đạt đến đầu hành trình) để gửi tín hiệu về PLC hoặc mạch điều khiển.
-
Dùng trong máy tự động, robot, hệ thống đóng gói, hệ thống truyền động khí nén.
-
Phù hợp với xi lanh có rãnh dạng “auto-switch slot” để gắn cảm biến trực tiếp.
-
Trong môi trường có bụi, hơi dầu khí, cảm biến D-A93 thường được dùng vì cấu trúc đơn giản, ổn định
Những điểm cần lưu ý / hạn chế
-
Là loại reed switch (tiếp điểm cơ học), nên có giới hạn về số lần chuyển trạng thái (tuổi thọ tiếp điểm) so với cảm biến bán dẫn (solid-state).
-
Dải dòng & điện áp khá hạn chế — nếu tải lớn hơn (ví dụ cuộn hút công suất cao), cần sử dụng thêm rơ-le hoặc mạch tiếp điểm trung gian.
-
Khi dùng dây dài hoặc trong môi trường nhiễu điện, cần bố trí hộp bảo vệ tiếp điểm hoặc mạch cách ly để tránh nhiễu sai tín hiệu.
-
Việc căn chỉnh vị trí gắn cảm biến so với nam châm trong piston phải chính xác để cảm biến có thể hoạt động ổn định.
