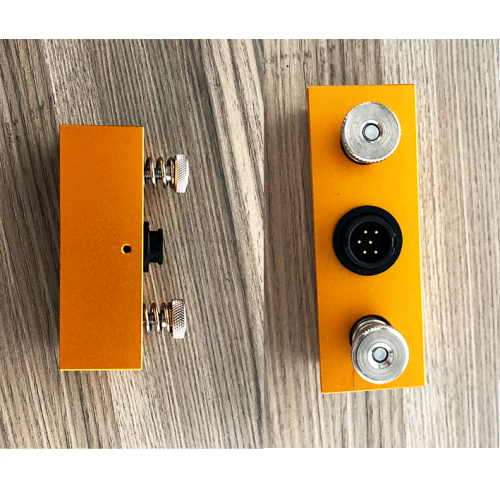

Cảm biến lực kẹp SML-ME

SML-ME là cảm biến đo giãn dài kiểu từ tính, được thiết kế để đo độ giãn của thanh giằng (tie-bar), lực kẹp khuôn và sự phân bố tải trọng trên máy ép nhựa và máy đúc áp lực.

Đặc điểm chính:

Gắn bằng từ tính với hai nam châm siêu mạnh tích hợp

Đo độ giãn thanh giằng, lực kẹp khuôn và phân bố tải trọng

Phù hợp với mọi đường kính thanh giằng

Có thể đo ứng suất trên bề mặt phẳng (như bàn khuôn)

Cần 2 cảm biến cho mỗi thanh giằng để bù độ uốn và tăng độ chính xác

Lắp đặt nhanh, tái sử dụng nhiều lần, không cần dán cố định

Thông số kỹ thuật

Thông số                                     Giá trị
Dải đo                                        ±800 με
Độ chính xác tổng thể        < 1% toàn dải (F.S.)
Độ tuyến tính                          < 0,5% F.S.
Độ lặp lại                                0,1% F.S.
Độ trễ                                      0,1% F.S.
Độ nhạy cảm biến                  1,0 mV/V tại toàn dải
Điện trở cầu đo                     350 Ω
Nhiệt độ làm việc                  0°C đến +60°C
Nhiệt độ lý tưởng                 10°C đến 30°C
Dải nhiệt độ bù                    10°C đến 60°C
Nhiệt độ tham chiếu              23°C
Tần số đáp ứng                    20 Hz
Lực từ nam châm                 2 × 240 N
Chiều dài cơ sở đo               4 mm
Kích thước cảm biến            88 × 31 × 30 mm

Ứng dụng

Kiểm tra lực kẹp khuôn

Phân tích cân bằng tải trên các thanh giằng

Tối ưu căn chỉnh khuôn

Phát hiện sớm hiện tượng uốn cong hoặc nứt thanh giằng

Ngăn ngừa mài mòn khuôn và hiện tượng ba via

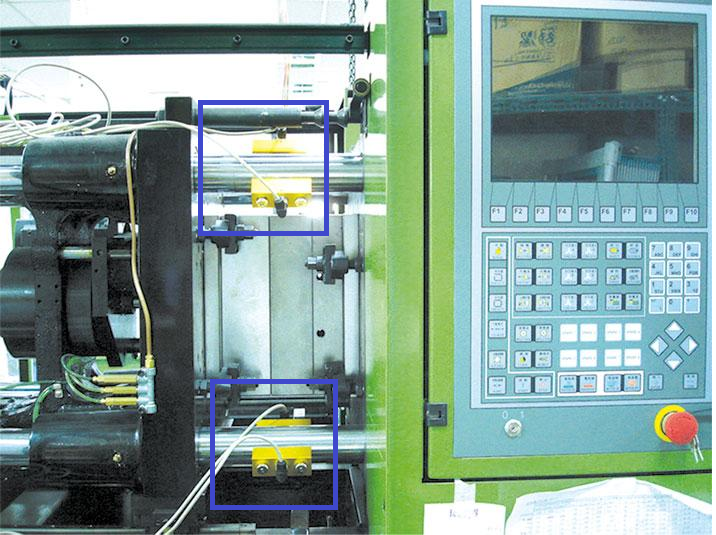

Hình ảnh thực tế khi sử dụng đo lực kẹp máy ép nhựa

Cảm biến được gắn lên thanh giằng bằng lực từ mạnh

Lắp đặt nhanh chóng, không cần keo dán hoặc chỉnh sửa máy

Kết nối với bộ hiển thị cầm tay để đo theo thời gian thực

Hiển thị trực tiếp các giá trị:

Vi biến dạng (με)

Lực kẹp (kN)

Lực kẹp (tấn)
