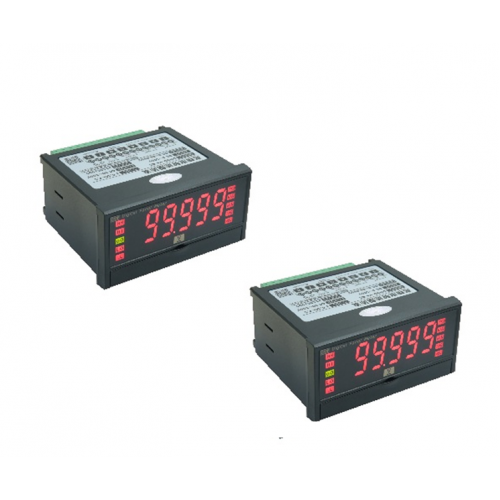

Đồng hồ đo tần số R69-3-A

Mã sản phẩm: R69-3-A

Thông số kỹ thuật

Nguồn cấp: AC 90~250V (50/60Hz)

Công suất tiêu thụ: Khoảng 4VA (220VAC 50Hz)

Độ chính xác đo: ±0.2% F.S (không bao gồm sai số cảm biến)

Phạm vi hiển thị 6 số: 000000 ~ 999999 (6 digit)

Ngõ ra điều khiển: Ngõ ra rơ le

Tiếp điểm rơ-le: AC250V 1A (tải trở kháng)

Chế độ lấy mẫu: Tự động

Điều kiện môi trường làm việc: 0 ~ 50°C, độ ẩm 35% ~ 85% RH

Cách điện: AC2KV, 1 phút giữa nguồn cấp/ngõ vào/ngõ ra

Nguồn phụ: DC 12V / 50mA (tối đa)

Ngõ vào tín hiệu: DC 4~30V, ngõ vào điện áp mức cao; có hiệu lực khi điện áp thấp, có thể dùng đầu GND làm tín hiệu đầu vào thường mở

Lắp đặt: Kiểu gắn bảng

Kích thước sản phẩm:

Sơ đồ đấu nối:

POWER AC90–250V → Nguồn điện AC 90–250V

OUT1 (LO) → Ngõ ra rơ-le mức 1 (báo động thấp)

OUT2 (GO) → Ngõ ra rơ-le mức 2 (ngõ ra đạt tiêu chuẩn)

OUT3 (HI) → Ngõ ra rơ-le mức 3 (báo động cao)

IN1 → Ngõ vào tín hiệu

IN2 (GATE) → Ngõ vào tín hiệu 2 (cổng)

RST → Reset

B-RST → Reset chung (B-RST)

GND → Mass (nối đất)

12V → Nguồn 12V

B.A.〇 → Ngõ vào tín hiệu phụ (B.A.)

B, A (RS-485) → Cổng truyền thông RS-485
