Kính hiển vi camera full HD HDMI SV-200HD-LCD11

Thông số camera :

Giao diện xuất hình HDMI

Độ phân giải             1920 × 1080 pixels (Full HD)

Kích thước điểm ảnh 3.75 μm × 3.75 μm

Kích thước cảm biến 1/18inch

Độ sâu màu             12 bit

Kiểu quét                   Rolling Shutter

Tốc độ khung hình 60 FPS

  Các chức năng cài đặt qua điều khiển remote

 Giao tiếp với màn hình qua cổng HDMI

Ý nghĩa từng thông số

Độ phân giải Full HD (1920 × 1080)

Hiển thị hình ảnh sắc nét.

Phù hợp quan sát chi tiết nhỏ trên bo mạch, linh kiện SMD, bề mặt kim loại.

Đáp ứng tốt nhu cầu kiểm tra và lưu trữ hình ảnh.

Pixel 3.75 μm

Kích thước điểm ảnh lớn, thu sáng tốt.

Giảm nhiễu hình trong điều kiện ánh sáng thấp.

Cho hình ảnh rõ nét hơn khi phóng đại lớn.

Cảm biến 1/18inch

Kích thước cảm biến tương đối lớn.

Cho trường nhìn rộng hơn.

Hình ảnh sáng và chi tiết hơn so với cảm biến nhỏ.

12-bit Color Depth

Hiển thị tới 4096 mức sáng trên mỗi kênh.

Màu sắc mượt mà, chuyển sắc tốt.

Phù hợp cho phân tích vật liệu và quan sát màu sắc chính xác.

Rolling Shutter

Thích hợp cho vật thể tĩnh.

Tối ưu cho ứng dụng kiểm tra, đo lường, nghiên cứu.

Không phù hợp bằng Global Shutter nếu quan sát vật chuyển động nhanh.

60 FPS

Hình ảnh hiển thị mượt.

Không bị giật khi thao tác hoặc di chuyển mẫu.

Thuận tiện cho thao tác hàn, lắp ráp và kiểm tra trực tiếp.

Đặc điểm quang phổ

Biểu đồ đáp ứng quang phổ cho thấy:

Kênh Blue: nhạy mạnh ở vùng 450–480 nm.

Kênh Green: nhạy nhất ở vùng 520–550 nm.

Kênh Red: nhạy cao từ 600–700 nm.

Có mở rộng độ nhạy sang vùng cận hồng ngoại (~800–900 nm).

Ưu điểm

Màu sắc trung thực.

Khả năng nhận diện vật liệu tốt.

Hỗ trợ tốt trong kiểm tra bề mặt kim loại, mối hàn, lớp phủ.

Thông số lens: 0.7-4.5x

Eyepiece: 0.5x

Objective lens: 7x – 45x

Optical magnification: 3.5x – 2.25x

Electronic Magnification :20x – 180x (với màn hình 22 inch)

Field of view: 2.7mm – 17.6mm

Working distance: 100mm  (ống kính phụ 0.5x: 180mm, 2x: 35mm)

Interface: C/CS

Mirror holder aperture: 50mm

Length: 168mm

Thông số base:

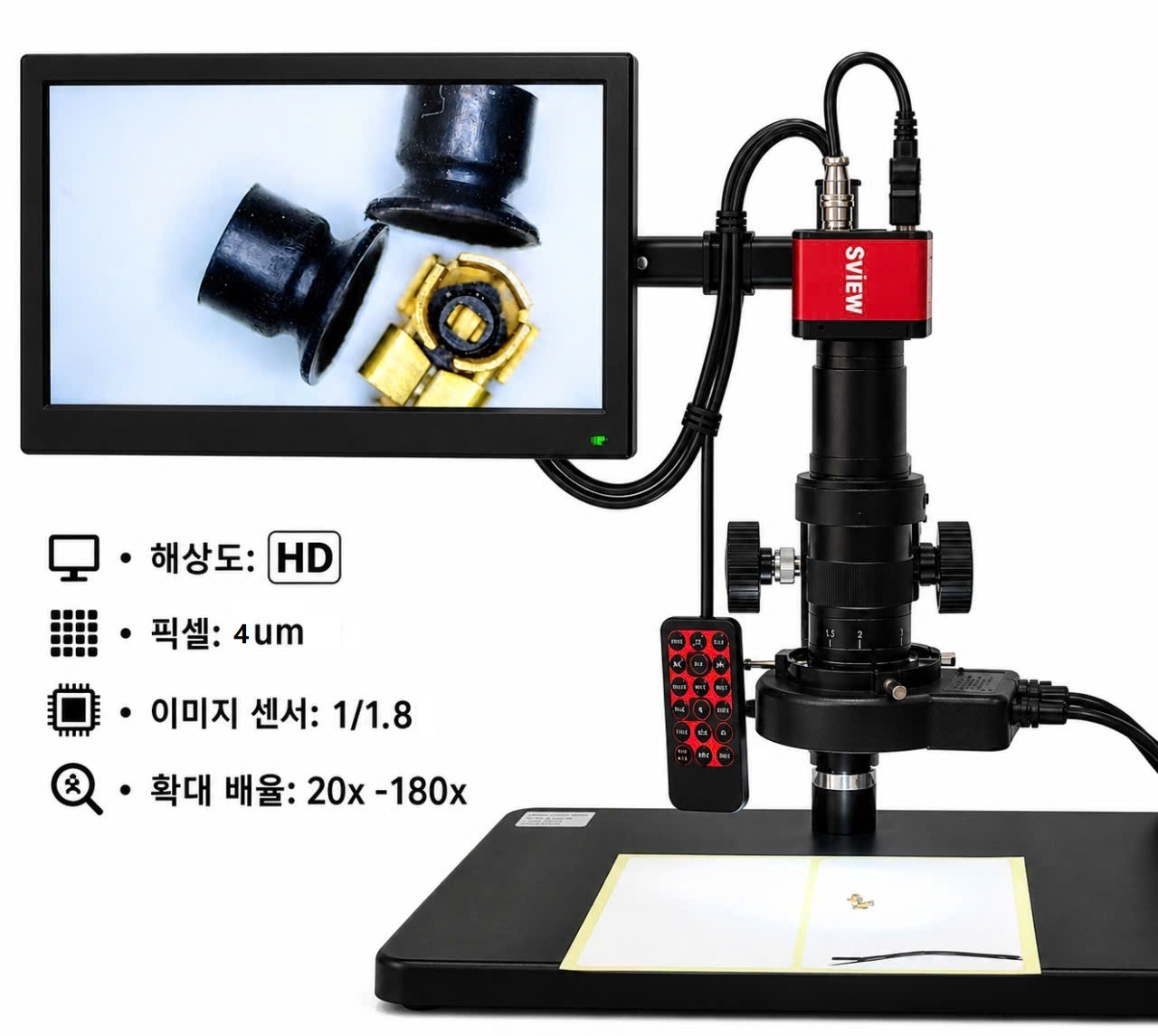

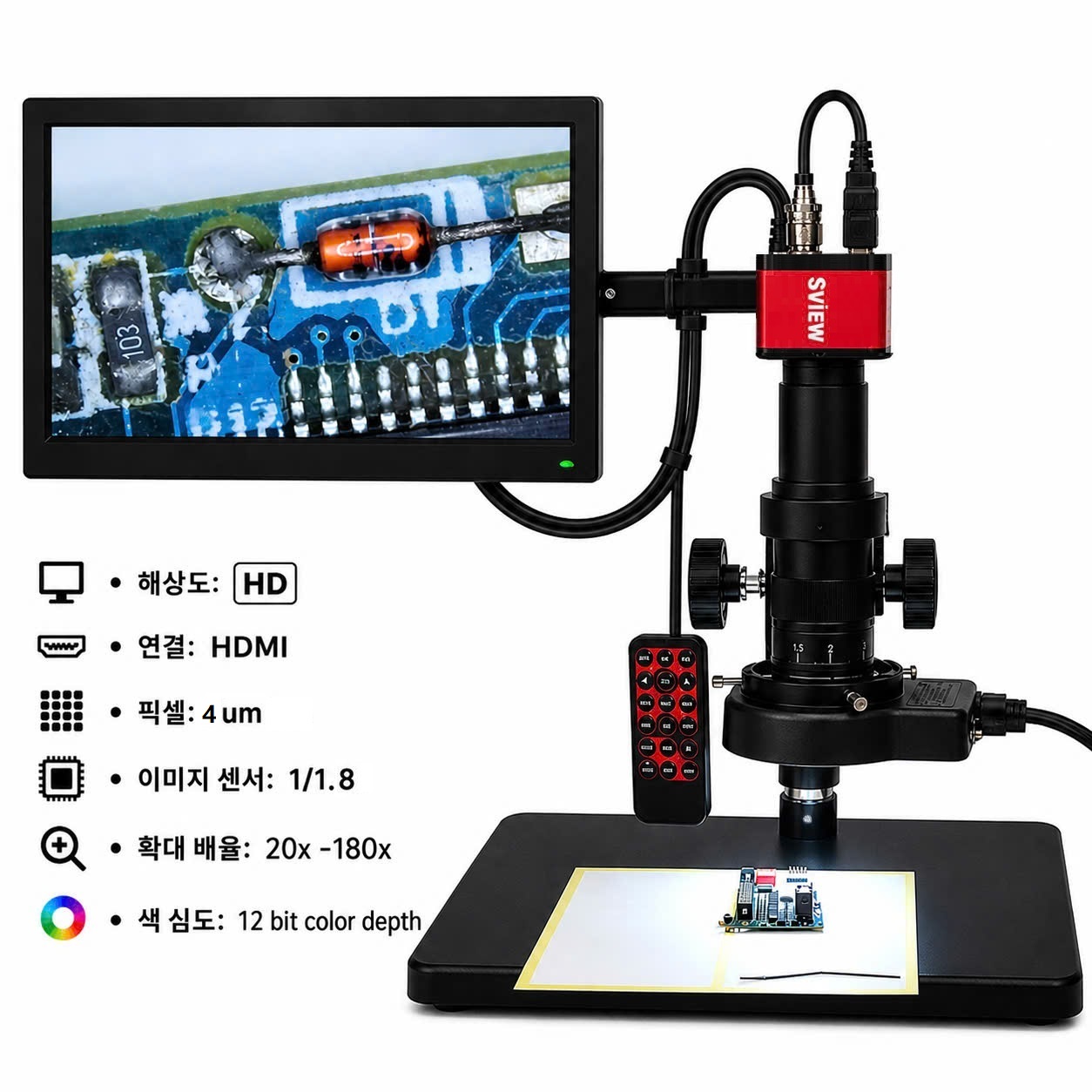

Hình ảnh sản phẩm và phụ kiện đi kèm thực tế:

Cấu hình hệ thống trong ảnh

1. Camera HDMI SV-200HD

2. Màn hình LCD hiển thị trực tiếp loại 11.6inch

3. Kính hiển vi quang học gồm (giá đỡ công nghiệp, ống kính quang học)

4. Đèn Led phụ trợ WR63HB
