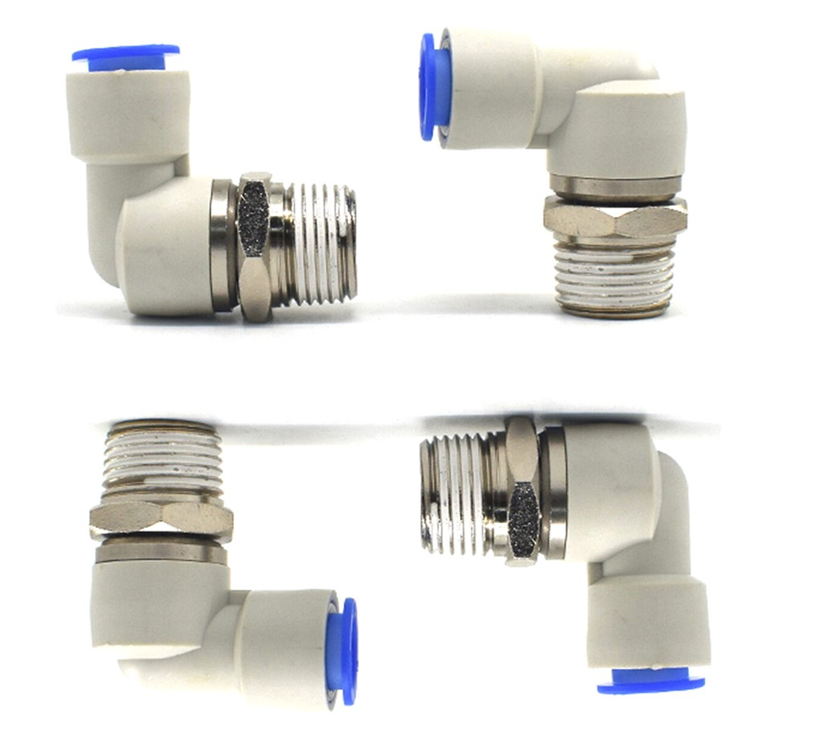

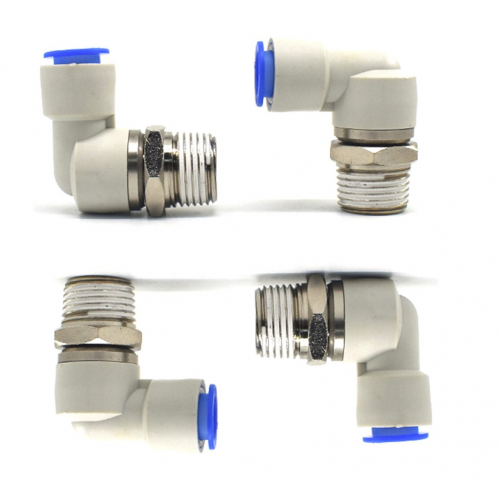

Đầu nối xoay KSL04-M5

Mã sản phẩm: KSL04-M5

Dòng sản phẩm: Series KS/KX (Rotary One-Touch Fitting)

— mã “KSL” là loại elbow (góc 90°) trong dòng KS/KX.

Mã: KSL04-M5 — “04” cho đường kính ống (Tube O.D.) 4 mm; “M5” cho ren kết nối M5 × 0.8 (metric male thread).

Kiểu: 90° Elbow (ngã góc) để chuyển hướng dòng khí từ ren vào ống 4 mm theo góc vuông.

Áp suất hoạt động tối đa: ~1.0 MPa (≈10 bar) đối với khí nén.

Nhiệt độ làm việc: khoảng –5 °C đến +60 °C (khí nén)

— lưu ý tránh đóng băng, môi trường quá nóng.

Vật liệu thân: Nhựa PBT (Polybutylene Terephthalate) hoặc tương đương, kết hợp ổ bi (ball race bearing) bên trong để hỗ trợ chuyển động quay/dao động.

Tính năng “rotary” (xoay) / “oscillating” (dao động): Được thiết kế để dùng cho các phần ống khí có chuyển động — ví dụ ống gắn trên bàn quay, robot có khớp quay.

Loại sealant: Ren kết nối là M5 male, và theo thông số “Without Thread Sealant” có thể lựa chọn hoặc có/không keo sẵn

Ưu điểm & ứng dụng

Vì có thiết kế rotary / one-touch, sản phẩm phù hợp cho các phần có chuyển động quay hoặc dao động trong hệ thống khí nén — giúp ống không bị xoắn hoặc chịu lực lệch làm hỏng khớp nối.

Kết nối nhanh ống (“push-in”) giúp tháo lắp nhanh, thuận tiện trong lắp đặt hoặc bảo trì.

Kích cỡ nhỏ (ống 4 mm, ren M5) — phù hợp với các hệ thống khí nén mini hoặc không gian lắp đặt hạn chế.

Lưu ý khi chọn và sử dụng

Ống 4 mm ⇒ lưu lượng khí sẽ hạn chế hơn so với ống lớn hơn. Nếu hệ thống cần dòng khí lớn hoặc ống lớn hơn (6 mm, 8 mm…), bạn cần cân nhắc mã lớn hơn.

Ren M5 tương đối nhỏ — đảm bảo rằng đường kết nối phù hợp ren và đảm bảo kín khí tốt (với keo hoặc miếng đệm nếu cần).
