Xi lanh 2 ti dẫn hướng CXSM20-25

Mã sản phẩm: CXSM20-25

Đăc điểm chung dòng CXSM:

Xi lanh khí hai dẫn hướng CXS có hai loại ổ trục: ổ trục trượt CXSM; Vòng bi dẫn hướng CXSL.

Độ chính xác cao đảm bảo di chuyển tuyến tính một cách ổn định

Hiệu suất tốt trong khả năng chống biến dạng và chống xoắn

Có khe trên xi lanh để gắn cảm biến

Thiết kế để chịu được hiệu suất tải bên

Lỗ gắn đa vị trí dễ dàng lắp đặt.

Có nam châm và đệm cao su

Tất cả các xi lanh 2 dẫn hướng đều có nam châm.

Kích thước lỗ khoan 6mm, 10mm, 15mm, 20mm, 25mm, 32mm

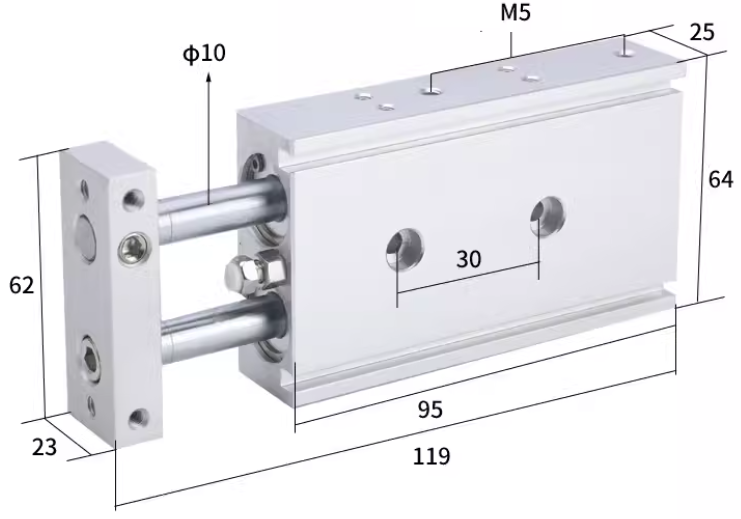

Thông số CXSM20-25:

Thông số chính

Đường kính trong (bore): 20 mm.

Hành trình (stroke): 25 mm.

Kiểu hoạt động: Double-acting (hai chiều) với kiểu thanh ty đôi (dual rod).

Loại chịu trượt/bearing: Slide bearing.

Áp suất làm việc: từ 0.05 MPa đến 0.7 MPa.

Áp suất thử (proof pressure): +1.05 MPa.

Lực đẩy tại khoảng 100 psi (≈0.69 MPa): ~440 N.

Lực kéo tại khoảng 100 psi: ~330 N.

Nhiệt độ làm việc: từ –10 °C tới +60 °C.

Kiểu ren cổng khí (port): M5 × 0.8 (cho model này)

Sự không xoay (non-rotating accuracy): khoảng ±0.1°
