Xi lanh 2 ti CXSL15-100

Model: CXSL15-100

Tiêu chuẩn: SMC

Xi lanh loại tác động kép

Bore (đường kính trong): 15 mm.

Hành trình (Stroke): 100 mm.

Kiểu: Double-Acting (tác động kép) với 2 thanh rod (dual rod) và có chức năng dẫn hướng (guided cylinder) bằng bạc đạn hoặc bush.

Áp suất làm việc: vào khoảng 0.1 tới 0.7 MPa.

Lực đẩy (thrust) tại ~100 psi (~0.7 MPa): khoảng 247 N.

Lực kéo (pull) tại ~100 psi: khoảng 176 N.

Nhiệt độ làm việc: khoảng -10 °C tới +60 °C.

Kích thước (tham khảo một vài chiều ngoài):

Tổng chiều dài khoảng 179 mm, chiều rộng khoảng 58 mm, chiều cao khoảng 20 mm.

Chuẩn port: thường là M5 x 0.8 cho bộ bore 15

Khả năng điều chỉnh hành trình đệm (stroke adjustment) khoảng 0 to –5 mm

Áp suất khí nén tối đa: 1.0Mpa

Cổng cấp khí: Ren M5

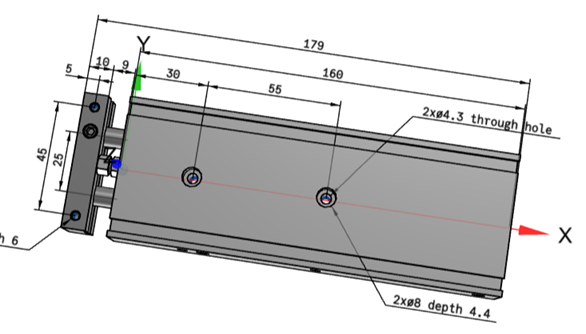

Kích thước xi lanh tham khảo hình dưới:
