Xi lanh trượt MXH6-20Z

Model: MXH6-20Z

T/C: SMC

Thông số chính

Bore (đường kính trong): 6 mm.

Hành trình (stroke): 20 mm.

Loại: Slide table / guided cylinder (trượt dẫn hướng tích hợp sẵn bàn/trượt)

— Tích hợp linear guide nhằm tăng độ cứng, khả năng chịu tải lệch tốt hơn.

Kích thước bàn trượt tham khảo: Length = 52 mm, Width = 15 mm, Height = 39 mm.

Tính năng nổi bật:

Cải thiện moment cho phép lên tới khoảng +240% so với dòng trước;

thiết kế nhỏ gọn, phù hợp lắp nhiều trượt song song trong không gian hạn chế.

Piping/ cổng khí có thể kết nối từ 3 phía;

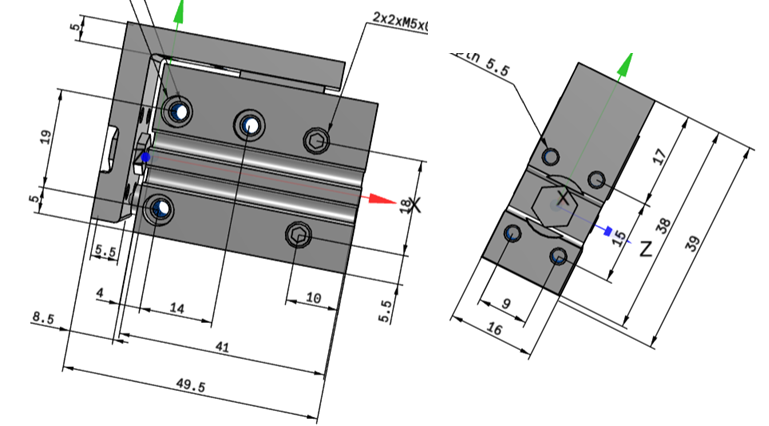

Kích thước xi lanh tham khảo ảnh dưới đây:

Lưu ý:

Vì bore và hành trình nhỏ (6 mm × 20 mm) nên lực đẩy/kéo sẽ giới hạn

— mẫu này phù hợp cho các ứng dụng “di chuyển nhỏ”, “chỉnh vị trí”, hoặc “định vị dẫn hướng” hơn là tải lớnVì là loại slide dẫn hướng nên cần kiểm tra:

Tải lệch (side load) hoặc mô-men tải (moment) có vượt khả năng dẫn hướng không,

Song song và độ phẳng của bàn trượt và đường dẫn phải đảm bảo để tránh mài mòn nhanh, khí cấp, cổng nối, kiểu tự động switch nếu dùng.
