Xi lanh trượt MXH6-25Z

Model: MXH6-25Z

T/C: SMC

Thông số chính

Đường kính trong (bore): 6 mm.

Hành trình (stroke): 25 mm.

Kích thước bàn trượt (table size) tham khảo: Length L = 62 mm, Width W = 15 mm, Height H = 39 mm.

Độ song song của bàn trượt (table parallelism): khoảng 50 µm.

Dải áp suất tiêu chuẩn: từ khoảng 0.15 MPa tới 0.7 MPa.

Trọng lượng tham khảo: khoảng 238 g.

Tính năng nổi bật:

Cải thiện moment cho phép lên tới khoảng +240% so với dòng trước;

thiết kế nhỏ gọn, phù hợp lắp nhiều trượt song song trong không gian hạn chế.

Piping/ cổng khí có thể kết nối từ 3 phía;

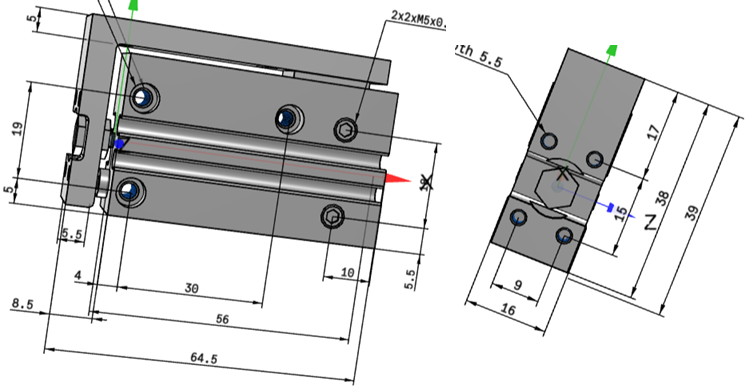

Kích thước xi lanh tham khảo ảnh dưới đây:

Lưu ý:

Vì bore rất nhỏ (6 mm) và hành trình chỉ 25 mm nên lực đẩy/kéo sẽ giới hạn

— mẫu này thích hợp ứng dụng tải nhẹ, di chuyển nhỏ, dẫn hướng thay vì chịu tải lớn.

Vì là dạng slide table / guided cylinder nên khi lắp đặt cần đảm bảo độ dẫn hướng,

song song và kiểm soát tải lệch để tránh mài mòn hoặc sai lệch.
